轨道式焊接与自动化焊接

轨道式管管填丝焊接设备

TIG管道焊接:适用于各种直径、壁厚和各种形状工件的多系列设备


Polysoude提供模块化的焊接机头和焊炬,可以很容易地适应各种管管焊接,管道焊接应用,并满足那些难焊材质日益提高的焊接质量要求。只有采用自动化的轨道焊接技术,才能保证TIG管焊接的热输入量始终控制在一定范围,以尊重材料性能。Polysoude焊接系统能够在恶劣的环境条件下,以高生产率获得高质量的管道焊缝。

专家话语—阅读更多我们对于焊接的热忱:

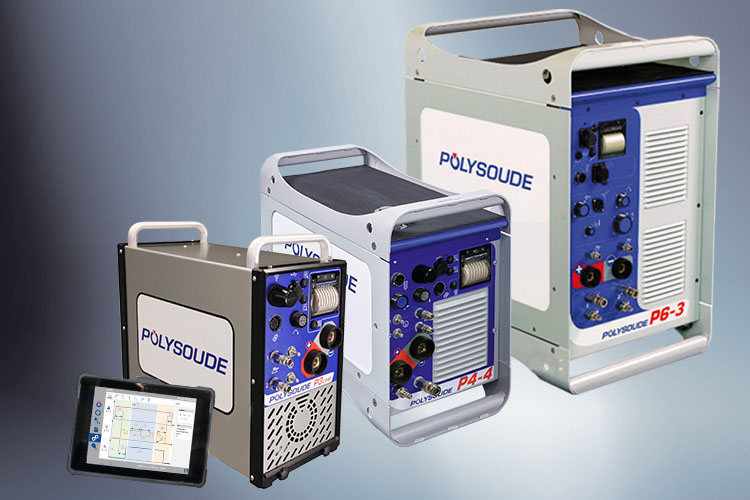

焊接电源

点击查看详细产品

针对不同应用的高性能设备

轨道式焊接所用电源由若干集成的子单元组成,每个子单元具有特定的功能:

一或两个逆变器,提供焊接电流以及在TIG热丝应用中加热填充焊丝的电流。目前,逆变电源已属先进的电源类型,只有POLYSOUDE独特的高性能晶体管电源PC-TR才能超越。
可编程控制单元,通过集成的微控制器或PC控制器进行操作。
集成或外部数据采集系统。

  • P3 UHP 专为严苛环境设计的超紧凑便携式3轴智能焊接工作站 + Contact us
    P4 orbital welding porwer source
    轻便设计,高精确度,符合人类工程学的诸多特征:WiFi,数字流量计,OPC-UA…

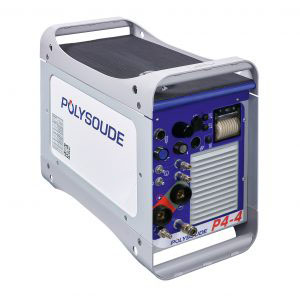

  • P4 智能化,可便携的4轴电源 + Contact us
    P4 orbital welding porwer source
    直观的用户界面,焊接程序自动生成,内置质量工具

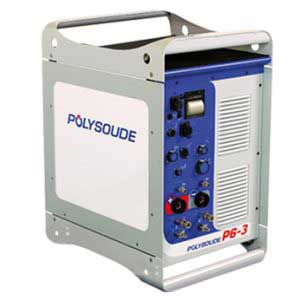

  • P6 / P6热丝 先进的智能化六轴冷热丝电源 + Contact us
    P6 power source for orbital and automated welding
    内置电弧电压控制(AVC)和摆动控制(OSC),直观的用户界面
  • PC 独特的大功率、多用途、多轴、多工艺电源 + Contact us
    PC power source for orbital and automated welding and weld overlay cladding
    适用于所有轨道式,自动化焊接,甚至堆焊应用,高性能电源—简而言之,“无限制”
  • 数据采集系统 先进的,为P6与PC电源提供最优化的生产率和过程追踪。 + Contact us
    Data acquisition system
    过程跟踪,数据记录和存档,用于整体质量控制。

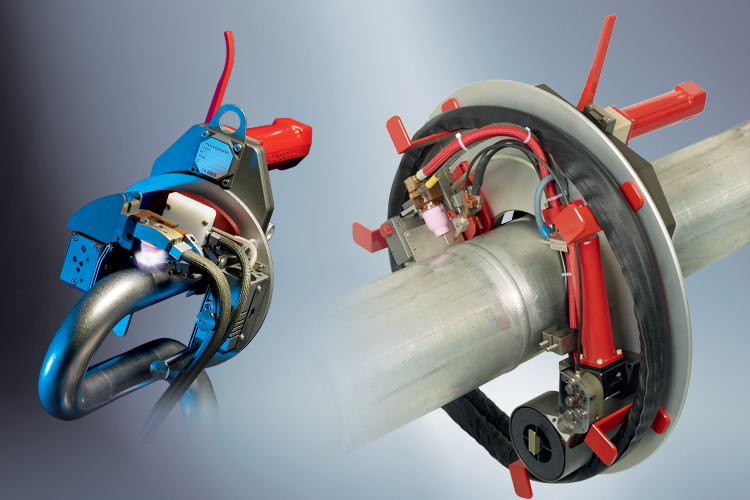

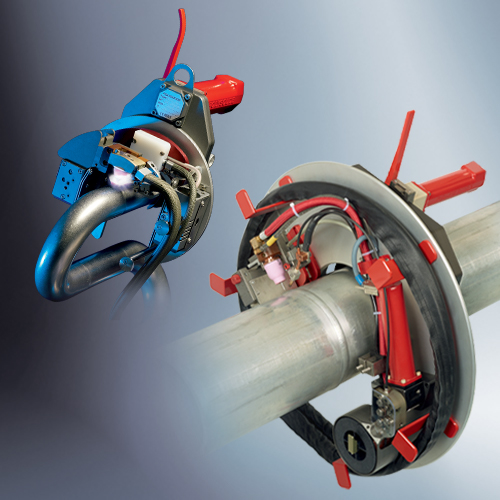

开放式填丝焊接机头

点击查看详细产品

填丝或不填丝,带弧长跟踪与摆动功能

该开放式管管焊接机头用于轨道式填丝或不填丝TIG焊接。可焊管子外径8 mm至275 mm (ANSI 5/16" to 11")。U型开放式机头装配有带气透镜的TIG焊炬。由气透镜导出的保护气体覆盖焊炬周围区域,确保焊缝获得良好气体保护。焊接过程中,操作者可以直接观察电弧和焊丝状态并加以控制调整。开放式管焊机头的不对称设计使得焊接可以在距离墙壁很近的距离内开展,或者用于焊接弯头。焊炬可以手工或通过电动滑块定位:电弧电压控制(AVC)及焊枪摆动控制(OSC)。

  • MU IV 灵活性–模块化开放式焊接机头 + Contact us
    MU IV open welding head for orbital welding
    全范围内可调,适用于频繁更换不同外径管件,填充或不填充焊丝,带或不带电弧电压控制(AVC)及焊枪摆动控制(OSC)

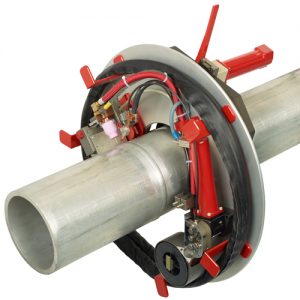

  • MU IV 195 热丝 高生产率–热丝,多道开放式焊接机头 + Contact us
    MU IV HW welding head for orbital welding of tubes and pipes
    适用于中厚壁管的焊接,带一体式送丝机构,带电弧电压控制(AVC)及焊枪摆动控制(OSC)功能

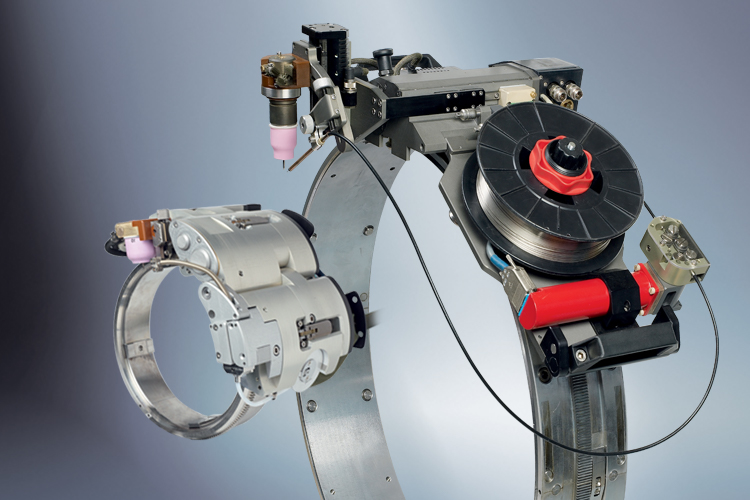

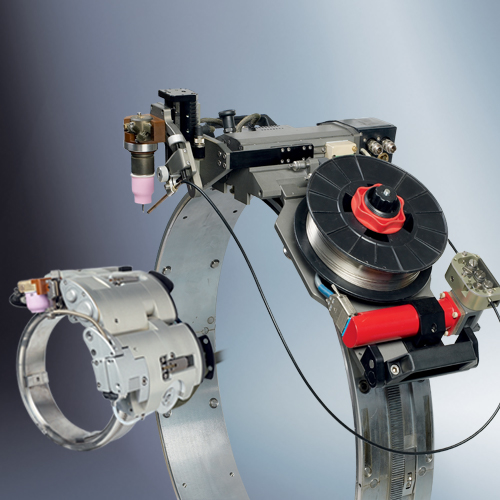

小车式焊接机头

点击查看详细产品

填丝或不填丝,带弧长跟踪与摆动功能

小车式的开放式轨道式管管焊接机头装卡在合适的导轨上围绕管或管道旋转,适用于管外径32mm以上的任何管件。这类管和管道的壁厚通常要求多道焊接。小车式焊接机头的坚固设计允许小车装载诸多必要组件,例如带AVC及OSC功能的焊枪,一体式送丝机,焊丝盘重量可至5公斤。另外,可配备视频摄像组件,操作者可以观察并记录焊接过程。根据不同应用,小车式管道焊接机头可以配以传统的带气透镜的TIG焊枪,或者窄间隙坡口焊枪。

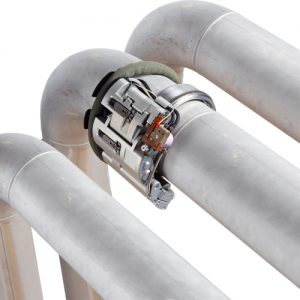

  • Polycar 30 低配-紧凑型小车式焊接机头 + Contact us
    Polycar 30 carriage welding head for orbital welding
    适用于径向间隙狭小的应用环境,带一体式送丝机

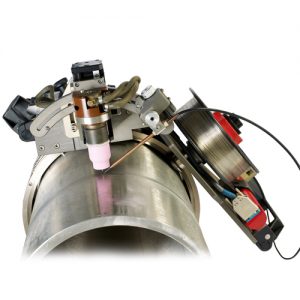

  • Polycar 60 标准-全功能V型与J型坡口小车式焊接机头 + Contact us
    Polycar 60 carriage welding head for orbital welding
    适用于中等壁厚管件,TIG冷丝与热丝

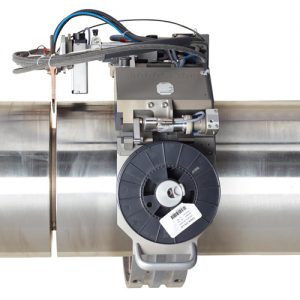

  • Polycar 60 PLC 中载-窄间隙坡口小车式焊接机头 + Contact us
    Polycar 60 PLC carriage welding head for orbital welding
    适用于关键应用与厚壁管的窄间隙焊接,例如:主管道,带摄像模块的窄间隙与传统焊枪
  • Polycar MP 重载-窄间隙坡口小车式焊接机头 + Contact us
    Polycar MP carriage welding head for orbital welding
    适用于壁厚达至300mm的厚壁管应用及直缝焊接,不同的窄间隙焊枪,内置式摄像头

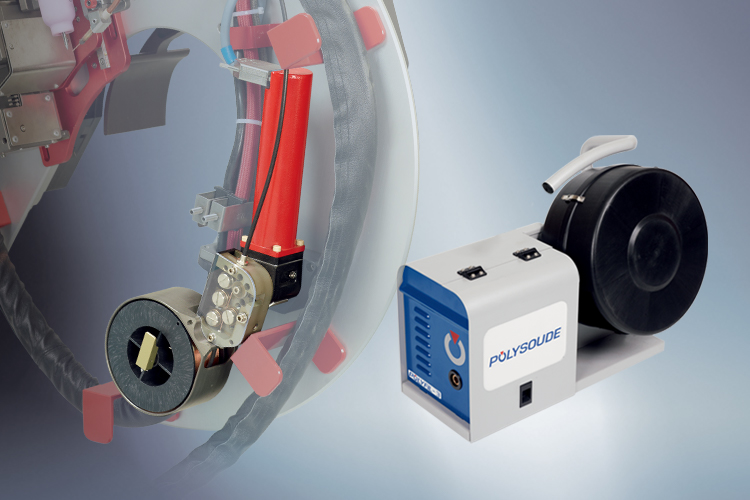

外置送丝机

点击查看详细产品

与所有系列电源和机头兼容

通常来说,送丝装置可直接安装于轨道式焊接机头或采用外置式的单独送丝机。送丝装置的选择取决于现场使用条件,应用的限制,对设备的移动性要求,以及有时候所能采购到的焊丝的盘径大小。

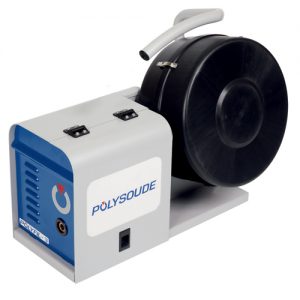

  • Polyfil 可置于地面的外置送丝机 + Contact us
    Polyfil 3 external wire feeder for orbital welding
    适用于冷丝与热丝TIG焊接的多用途送丝机
  • Polysoude-机载 一体式送丝机 + Contact us
    On-board wire feeder for orbital welding heads
    适用于冷丝与热丝TIG焊接的送丝机

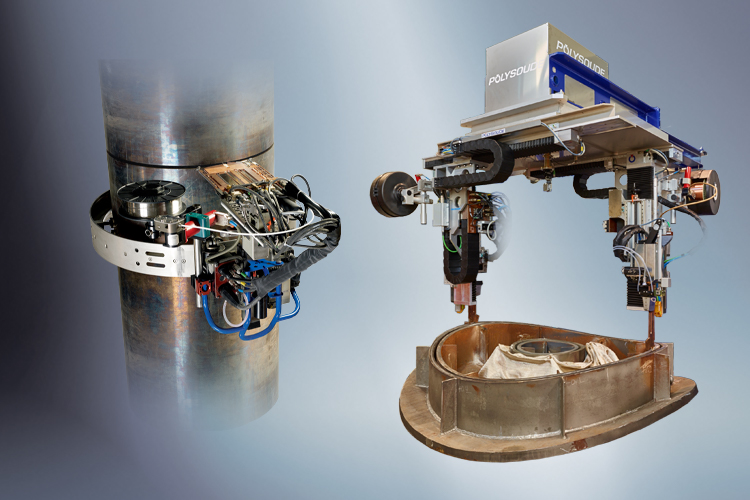

轨道式焊接定制化机头及焊枪

点击查看详细产品

独特应用成熟解决方案

工件固定,焊炬围绕工件旋转形成圆形焊缝。对于我们的模块式焊接机头不能满足的特殊应用,POLYSOUDE已经研发出一系列通用设备,并持续升级,满足个别化客户需求。部分定制应用:
封闭式窄间距自熔水冷机头,U形管自熔焊接机头,拔管三通对接焊机,MUIV S开放式窄间距机头,管板内孔深孔焊枪,管板双层板焊机,窄间隙双枪无限回转机头等。

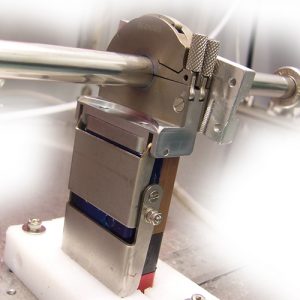

  • 封闭式焊接机头 精确与洁净-完美组对,无氧化 + Contact us
    Customised closed chamber welding head for orbital welding
    带定制化夹具的封闭式焊接机头
  • 开放式焊接机头 灵活-模块式开放式焊接机头 + Contact us
    Customised open-type welding head for orbital tube welding
    窄间距开放式焊接机头
  • 小车式焊接机头 中至重载-独特设备 + Contact us
    Customised carriage-type welding head for orbital welding of tubes and pipes
    小车式焊接机头,带传统式或窄间隙焊枪,一体式摄像组件,单/双送丝机构

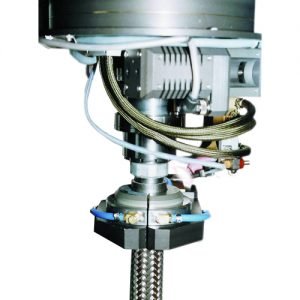

  • 集电环式焊接机头 持续焊接-无线束缠绕 + Contact us
    Collector welding head for orbital tube and pipe welding
    无限回转机头

轨道式窄间隙焊接设备

点击查看详细产品

窄间隙焊接—必不可少的焊接工艺

POLYSOUDE提供完整系列的窄间隙坡口焊枪,满足厚度达300毫米或以上的各种壁厚的焊接。
每把焊枪有其适用范围,从******壁厚(焊枪插入坡口的******深度)直至完成表面盖面焊道。

两种基本方法供选择,需要评估各自优势:
– 每层单道,直线焊道
– 每层单道,摆动焊道

  • 传统焊枪 钨极伸出可调焊枪 + Contact us
    适用于0-45mm壁厚的宽坡口与窄坡口应用
  • 钨极摆动 带钨极摆动功能的窄间隙焊枪 + Contact us
    产品线包含3种焊枪,分别适用于壁厚0-150mm,0-200mm,0-300mm。尾拖气组件为打底至盖面所有焊道提供保护。
  • 带V2气罩传统焊枪 焊枪,带窄间隙气喷嘴,固定钨极 + Contact us
    适用于0-100mm壁厚焊接。V2喷嘴具有绝缘性,可将气体直接导入坡口。

管管填丝焊接经常应用于电站建设,油气输送(管道焊接),化工或石化行业。母材可包括:

  • 碳钢
  • 低合金铬锰碳钢
  • 高合金铬镍钢
  • 镍基合金(例如:铬镍铁合金或哈斯特洛伊耐蚀镍基合金)
  • 钛及其合金

尽管管子尺寸变化很大,大部分均在以下范围内浮动:

  • 25.4mm至508mm外径
  • 1.5mm至25mm壁厚
